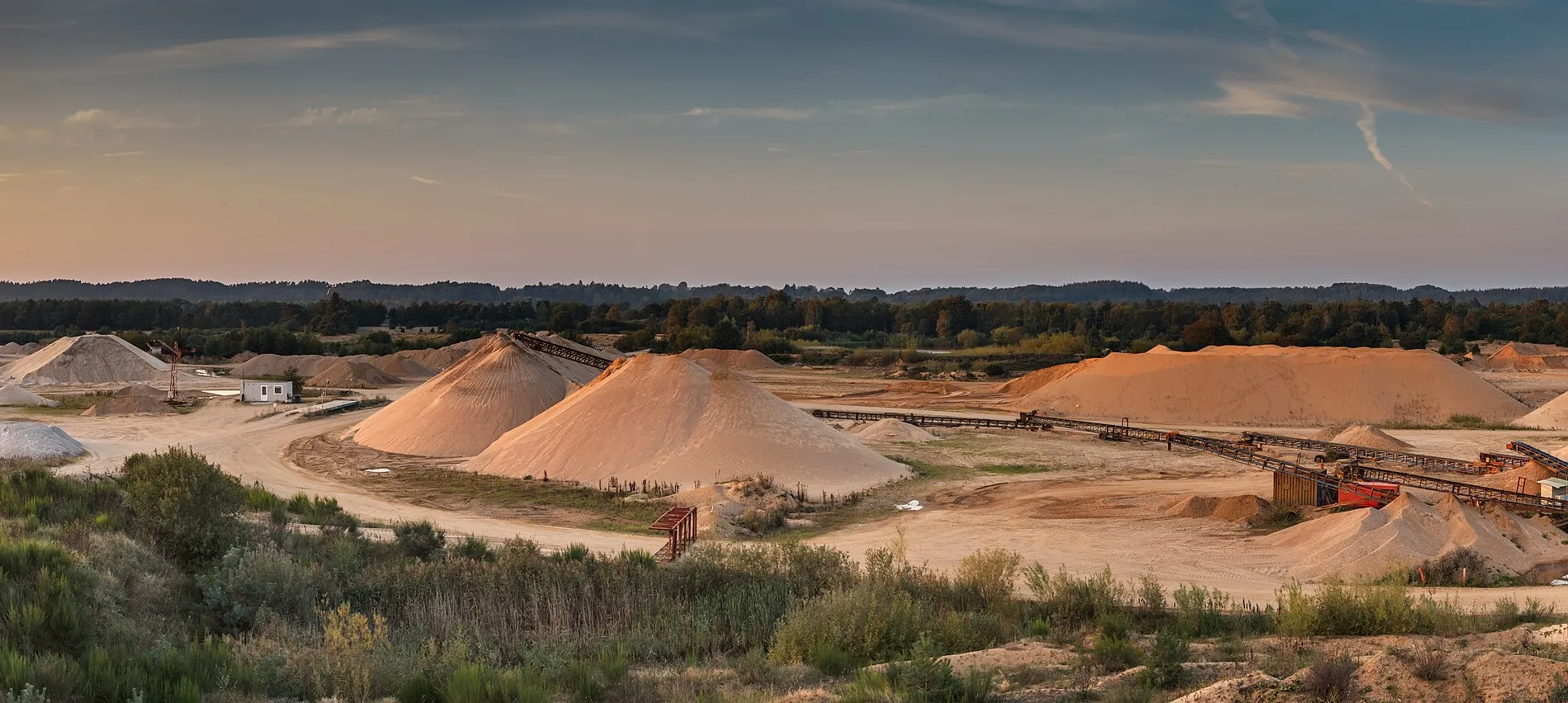

Měření objemů skládek a deponií dronem
Kolik kubíků máte na skládce, v deponii nebo na hromadě kameniva? Dron nasnímá celou plochu z výšky a z fotek spočítám objem každé hromady. Bez chození po materiálu a bez zastavení provozu. Výsledek dostanete jako přehledný protokol v m³.
Víte, kolik materiálu opravdu máte
Na skládce leží tisíce kubíků kameniva, písku nebo recyklátu a jejich množství se každý den mění. Naváží se, expeduje, přesypává. V účetnictví je jedno číslo, na place jiné, a rozdíl se většinou zjistí až při inventuře.
Odhad „od oka“ nebo přeměření pásmem u velké hromady nefunguje. Klasické geodetické zaměření je přesné, ale zabere čas a měřič musí chodit po materiálu, kde jezdí technika.
Dron nasnímá celou plochu za desítky minut: z fotek vznikne 3D model terénu a z něj spočítám objem každé hromady. Když měření zopakujete, uvidíte i to, kolik materiálu přibylo nebo ubylo.
- Bez vstupu na hromady
- Za provozu
- Srovnání v čase
Let v areálu vždy předem domlouvám s provozovatelem a bezpečnostním technikem.
Ukázka struktury protokolu. Vzor se smyšlenými čísly, ne konkrétní zakázka.
Co z měření dostanete
Hlavním výstupem je protokol o měření objemu. Každá hromada v něm má své číslo, vyznačenou základnu a objem v m³. Když měřím opakovaně, protokol ukáže i změnu od minulého měření.
Ke všemu dostanete fotografie a letecký snímek celé plochy. Data si u sebe archivuji, aby šlo každé další měření porovnat se stejnou základnou.
V protokolu najdete
- Objem každé hromady v m³ a součet za celou plochu.
- Výškový model terénu s vyznačenými hromadami a jejich čísly.
- Datum letu, použitou metodu a počet vlícovacích bodů.
- Porovnání s minulým měřením u pravidelných zakázek.
- Na přání přepočet na tuny podle objemové hmotnosti, kterou mi dodáte.
Navíc k protokolu
- Letecký snímek celé plochy shora (ortofoto).
- Fotografie hromad a areálu ve vysokém rozlišení.
- Odkaz ke stažení všech podkladů.
Protokol dodávám v PDF, zpravidla do 3 pracovních dnů od letu.
Co dronem měřím
Změřit jde cokoli sypkého, co leží pod širým nebem. Pokud váš materiál v seznamu není, ozvěte se.

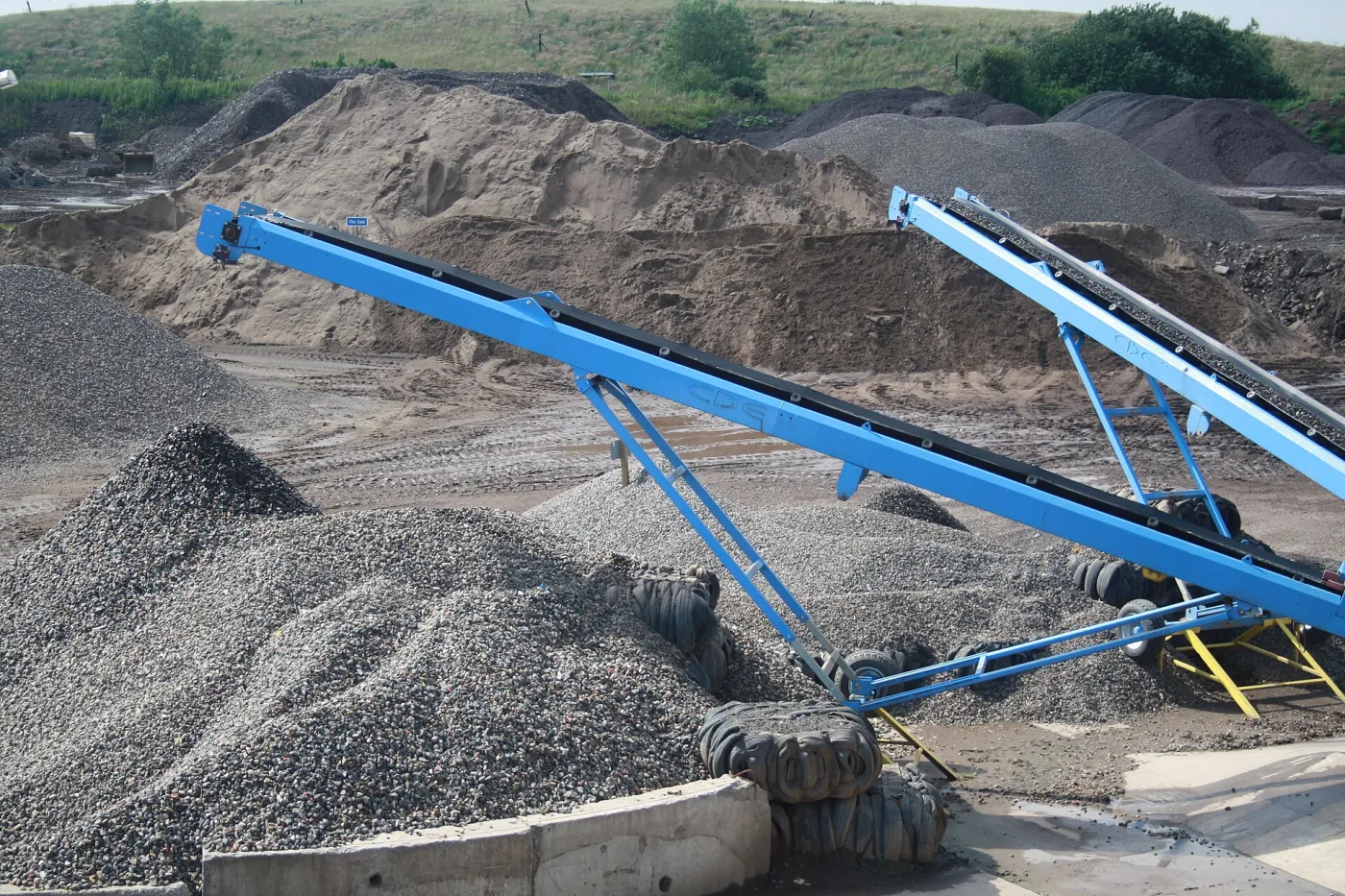

Kamenivo a štěrk
Zásoby jednotlivých frakcí v lomech, na obalovnách a betonárnách. Podklad pro inventuru i plánování expedice.

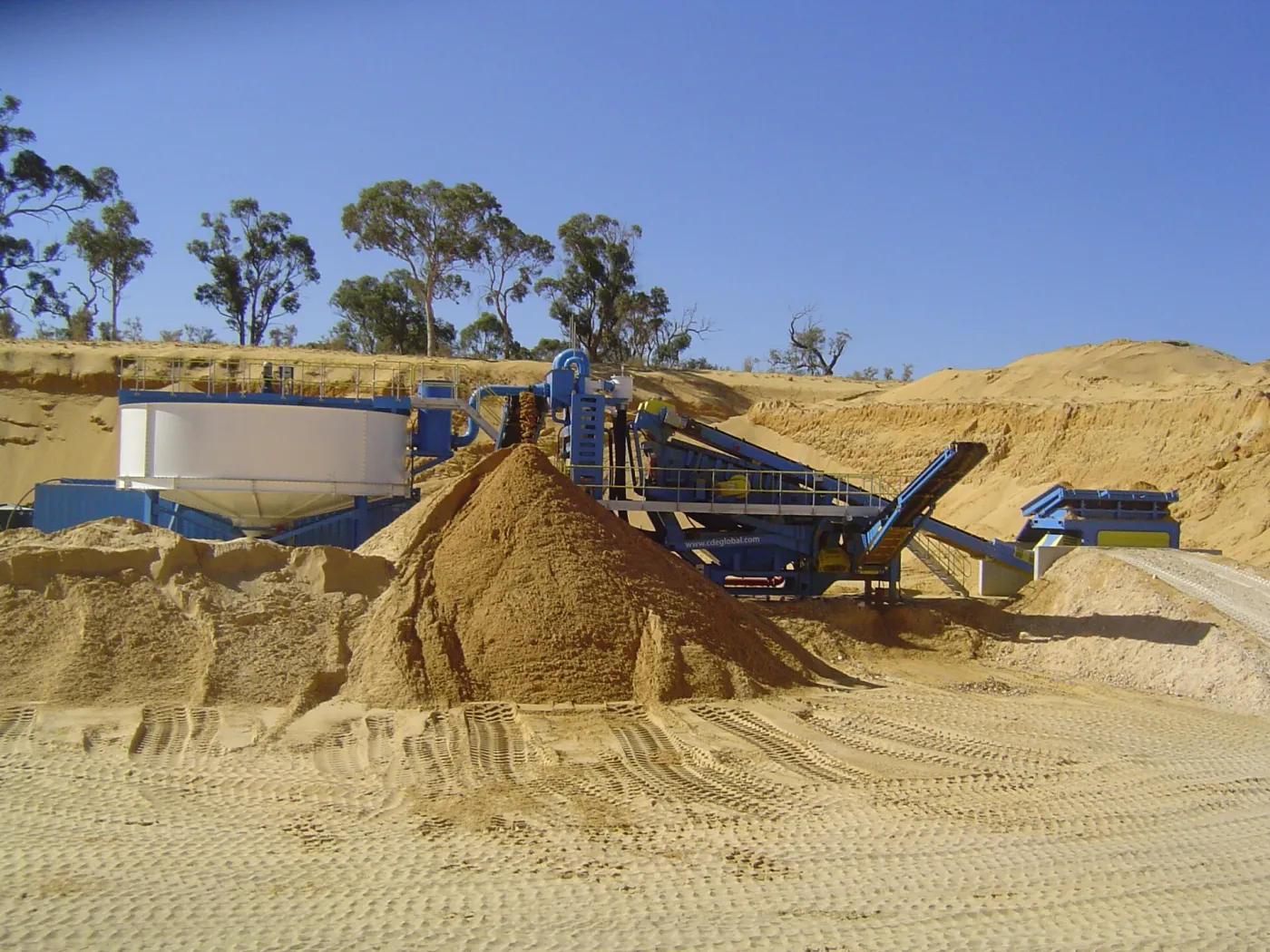

Písek a pískovny
Hromady praného i těženého písku, stav zásob u třídicí linky a průběžná kontrola těžby.

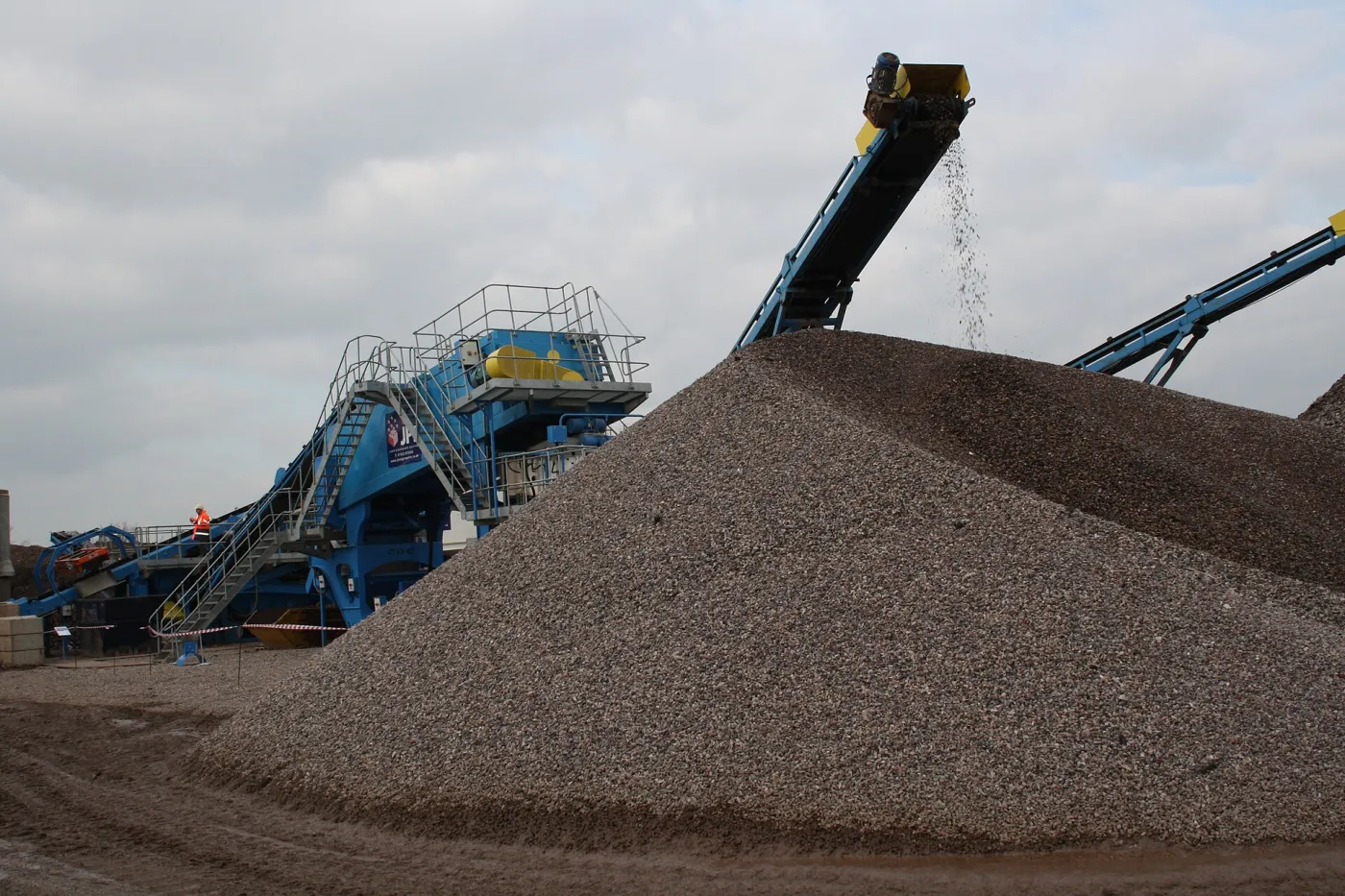

Recyklát a stavební odpad
Recyklační střediska a skládky stavební suti. Kolik materiálu přijalo středisko a kolik ho odešlo.
Lomy a deponie
Deponie skrývky a zeminy, vytěžený objem mezi dvěma měřeními, stav etáží a přístupových cest.

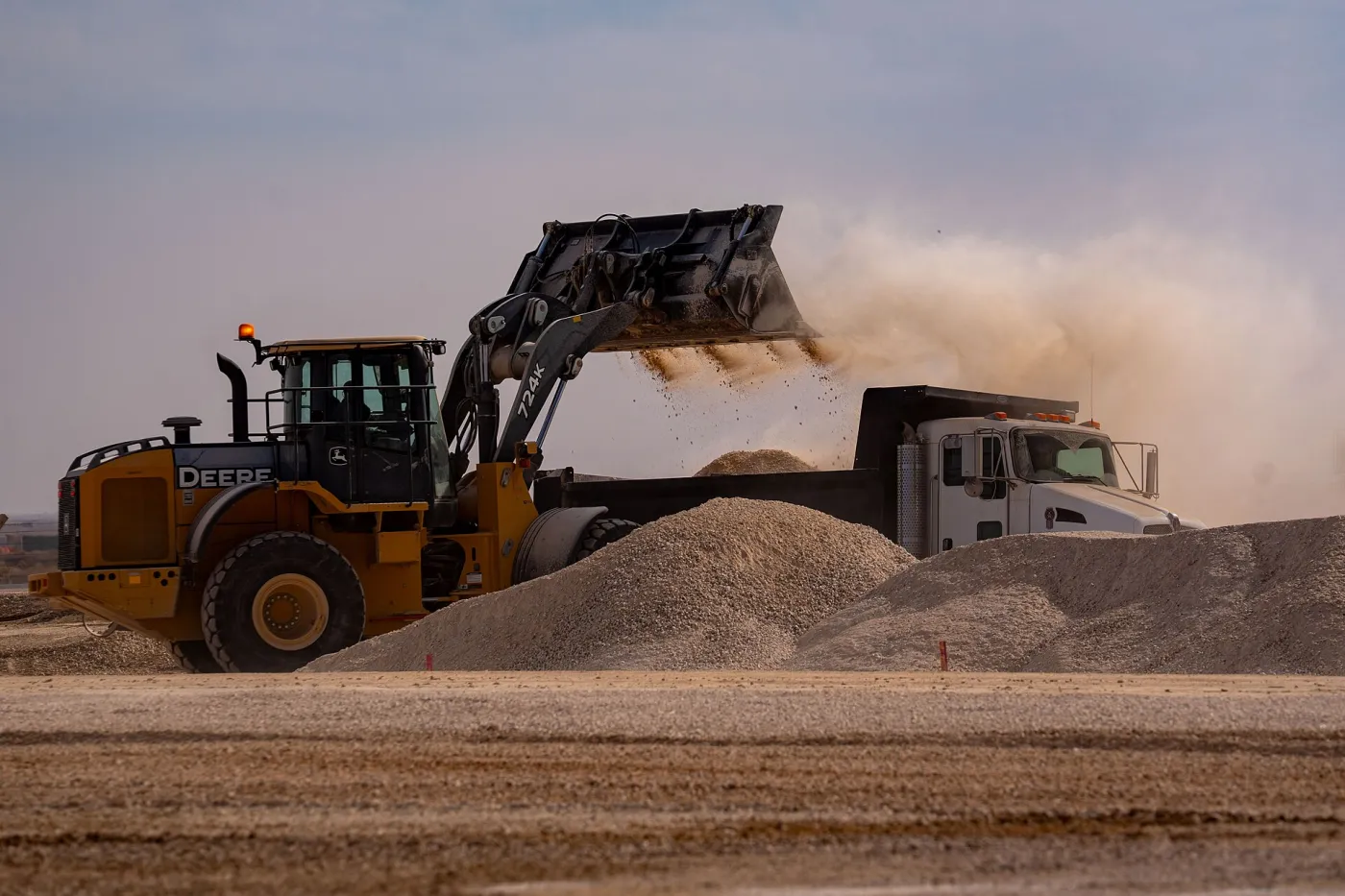

Zemní práce na stavbách
Objem výkopů, násypů a mezideponií zeminy. Podklad pro kontrolu fakturace dodavatele zemních prací.
Uhlí, štěpka a další sypké materiály
Venkovní skládky paliva, štěpky, kompostu nebo posypové soli v areálech firem a obcí.
Jak přesné je měření dronem
Přesnost stojí na vlícovacích bodech. Před letem rozmístím po ploše značky a jejich polohu zaměřím přesnou GNSS. Díky nim sedí 3D model na skutečný terén a objem u běžných hromad vychází s odchylkou kolem 2–3 %.
Bez vlícovacích bodů je měření rychlejší, ale odchylka je vyšší. Na hrubou kontrolu zásob to stačí, na porovnávání měsíc po měsíci ne. Co se hodí pro vás, domluvíme předem.
Výsledek ovlivňuje i podklad pod hromadou. Pokud leží materiál v jámě nebo na nerovném terénu, je nejlepší změřit plochu jednou prázdnou. Každé další měření pak počítá přesně vůči ní.
Provozní měření, ne geodetické
Měření dronem slouží firmám ke kontrole zásob, inventuře, plánování a kontrole dodávek. Nejde o výsledek zeměměřické činnosti ověřený úředně oprávněným zeměměřickým inženýrem.
Pokud potřebujete dokument se statusem geodetického díla, například pro stavební úřad nebo katastr, řekněte mi to předem. Domluvíme spolupráci s geodetem, nebo vás na něj rovnou nasměruji.
Dron, geodet s GPS, nebo odhad
Každý způsob má své místo. Dron se vyplatí hlavně u velkých ploch a u pravidelného měření.
| Měření dronem | Geodet s GPS na zemi | Odhad nebo pásmo | |
|---|---|---|---|
| Hustota bodů na povrchu | Miliony bodů, celý povrch | Desítky až stovky bodů | Několik rozměrů |
| Pohyb po hromadách | Žádný | Ano, mezi technikou | Ano |
| Čas na místě u 5 ha | Kolem hodiny | Často celý den | Krátký |
| Přesnost objemu | Kolem 2–3 % s vlícovacími body | Vysoká | Nízká, 10 % i víc |
| Snímek celé plochy navíc | Ano | Ne | Ne |
| Úředně ověřený výsledek | Ne | Ano | Ne |
Kde je rozdíl nejvíc vidět
Hromada kameniva nemá pravidelný tvar. Geodet na zemi změří body na hraně a na vrcholu a mezi nimi se terén dopočítává. Dron zachytí celý povrch včetně prohlubní po nakladači a sesutých svahů.
Druhá věc je bezpečnost. Na skládce jezdí nakladače a nákladní auta a pohyb pěšky po svazích sypkého materiálu je riziko. Při měření dronem stojím mimo provoz.
A poslední řádek tabulky nebudu zamlčovat: dron úředně ověřený výsledek nedá. Pro kontrolu zásob ho ale nepotřebujete.

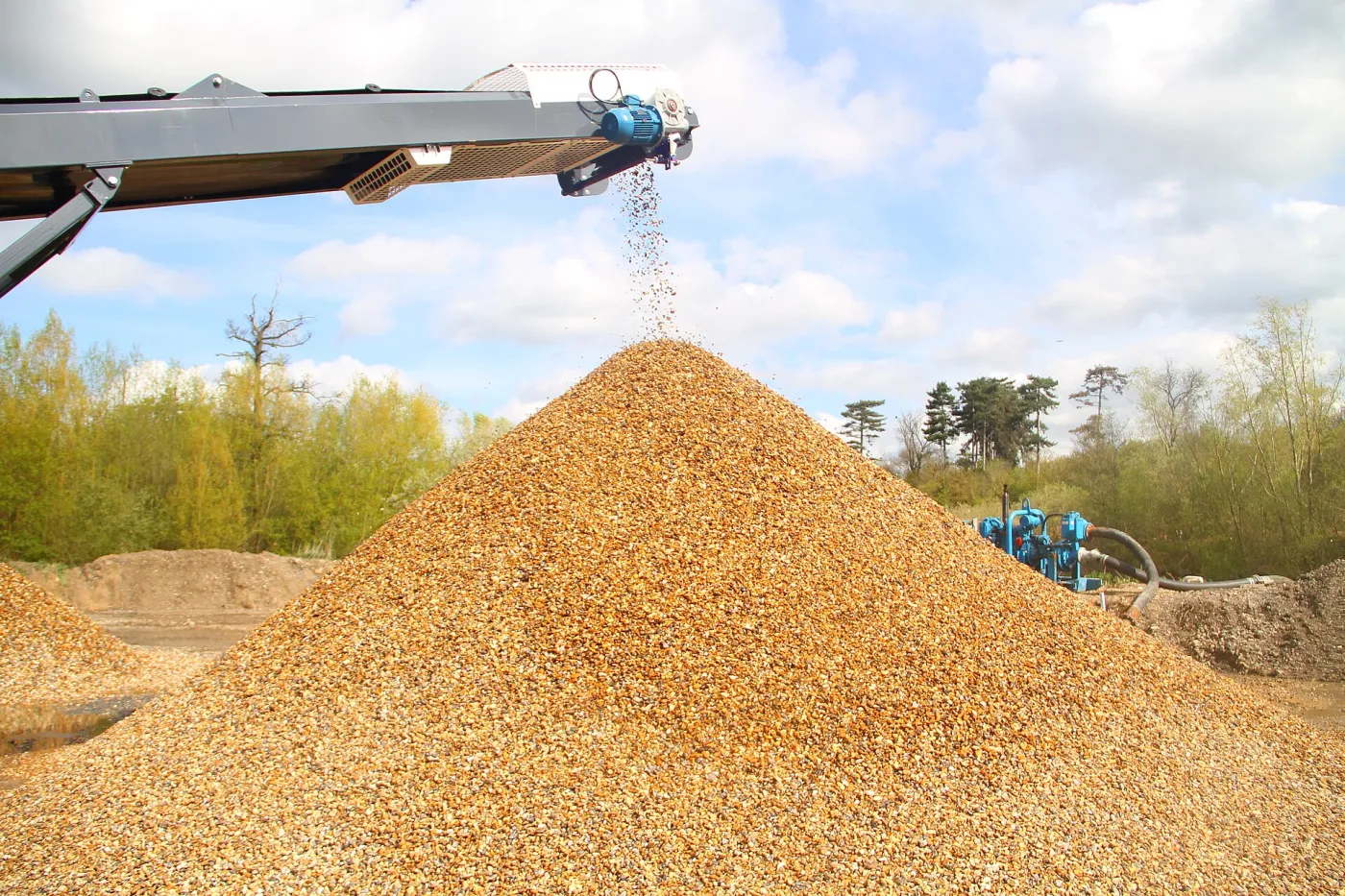

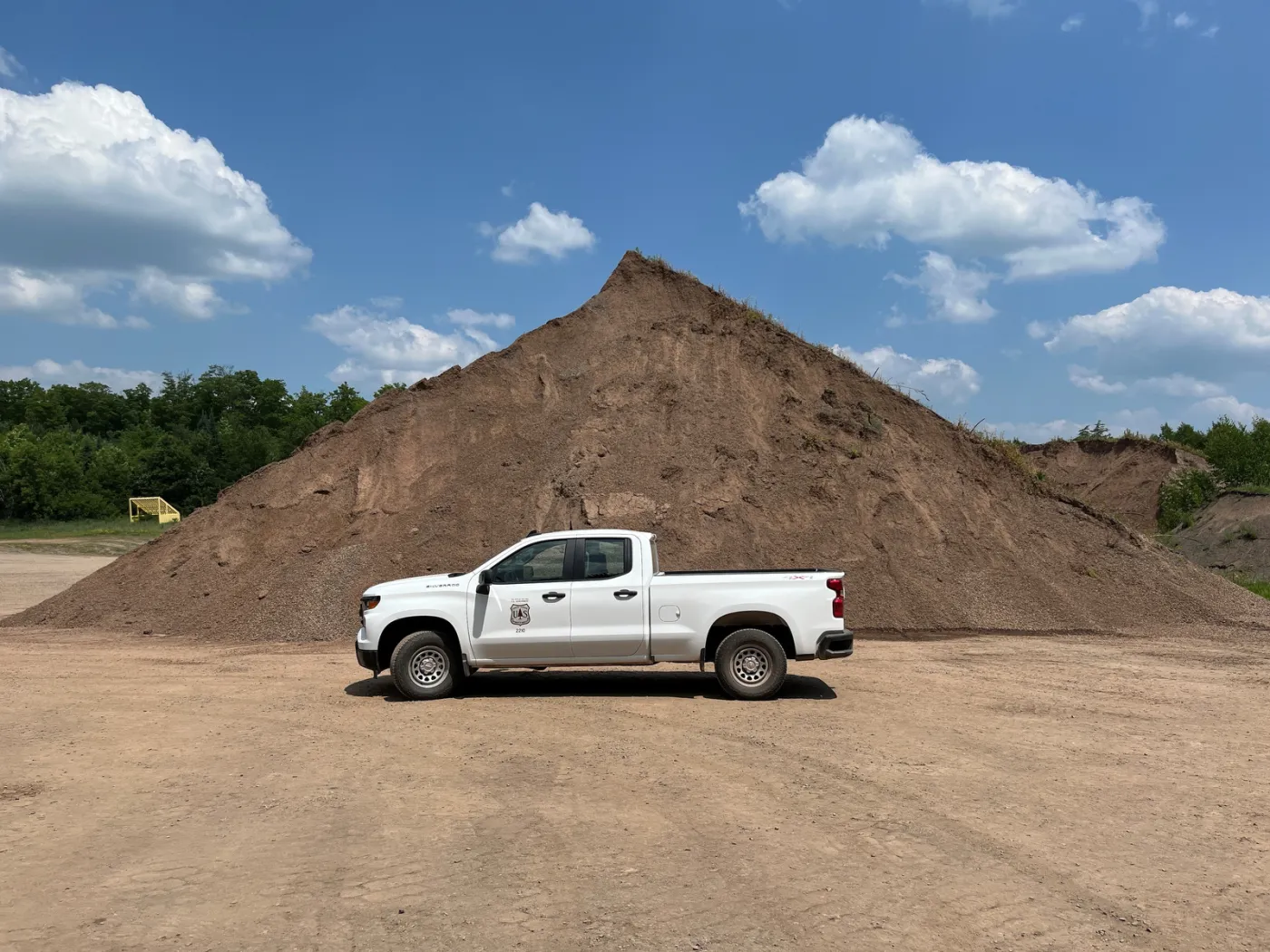

Odhadnout objem takové hromady od oka je prakticky nemožné. Z 3D modelu je to otázka výpočtu.
Registrovaný provozovatel UAS
Komerční let s dronem není soukromá zábava. Provoz bezpilotních systémů upravuje nařízení Komise (EU) 2019/947 a dohlíží na něj Úřad pro civilní letectví.
CZEjt5si34ukl5yd-hqy
- Registrace provozovatele UAS u ÚCL — číslo je vyznačené na dronu a v dokumentaci ke každé zakázce.
- Kvalifikace pilota A1/A3 a A2 podle evropských pravidel.
- Oprávnění A2 od španělského úřadu AESA nad rámec české kvalifikace.
- Pojištění odpovědnosti pro komerční provoz UAS — doklad doložím před objednávkou.
- Ověření vzdušného prostoru a omezení v okolí před každým letem.
Prakticky nevyřizujete nic. Registrace, ověření prostoru, pojištění i dokumentace jsou moje starost. Pravidla jsem rozepsal v článku Legálně létat s dronem v ČR.

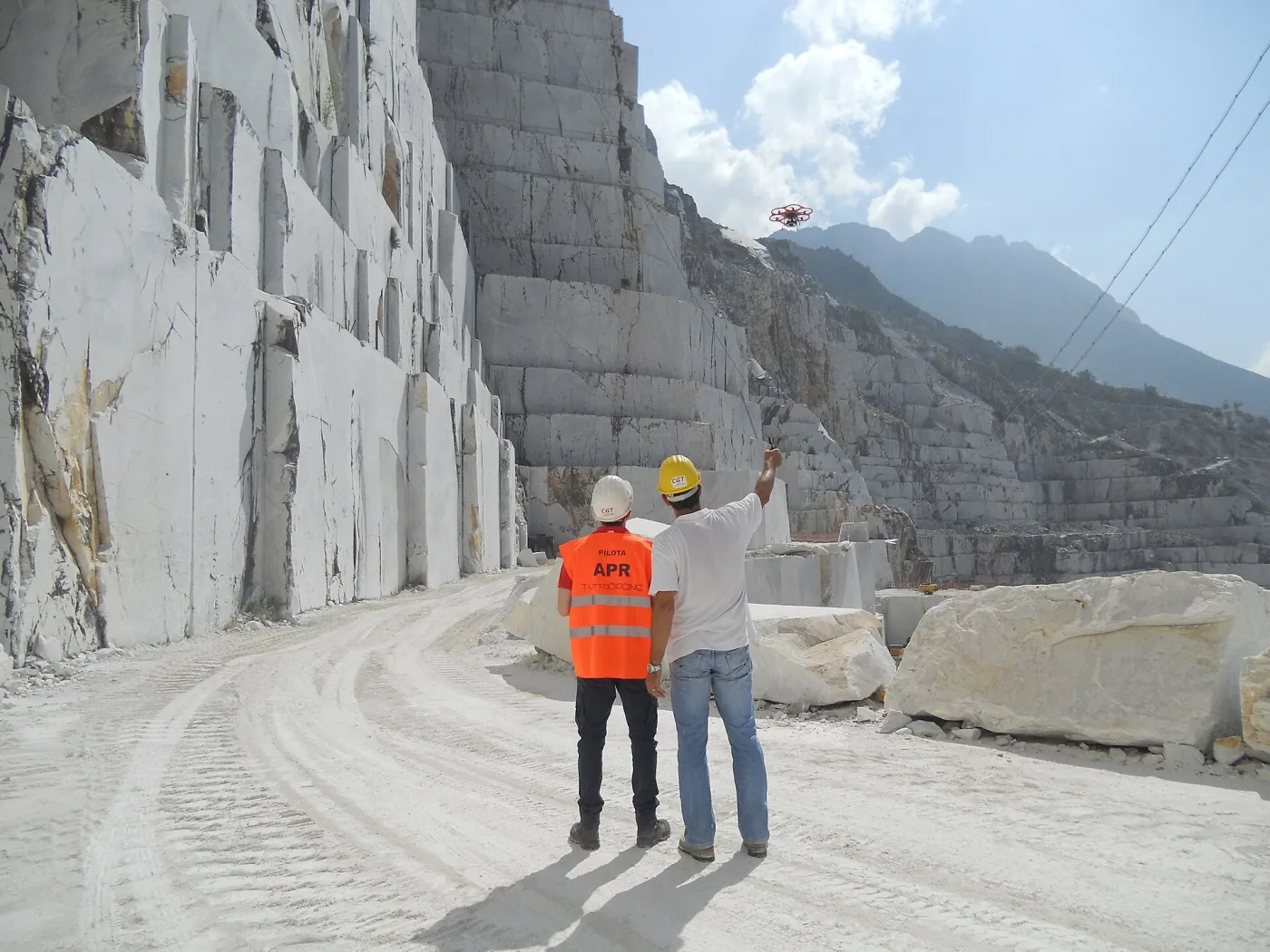

Do areálu vstupuji jako bezpečnostní technik
Přes šest let dělám prevenci rizik jako odborně způsobilá osoba podle zákona č. 309/2006 Sb. Pravidla pohybu v lomu nebo na skládce, OOPP, vjezdové trasy a domluvu s dispečinkem proto beru jako samozřejmost, ne jako komplikaci.
Jak měření probíhá
Od prvního telefonátu k protokolu uplyne obvykle týden, podle počasí. Na místě strávím zhruba hodinu až dvě.
- ZadáníPošlete mi adresu areálu, přibližnou velikost plochy a co potřebujete změřit. Stačí i snímek z mapy s vyznačenými hromadami.
- Nabídka a termínDostanete pevnou cenu a termín. Domluvíme, jestli jde o jednorázové, nebo pravidelné měření.
- Příprava letuOvěření vzdušného prostoru, domluva s provozem, bezpečnostním technikem a ostrahou areálu.
- Vlícovací body a letRozmístím a zaměřím vlícovací body a dron nalétá plochu po pravidelných drahách. Provoz jede dál.
- VýpočetZ fotek vznikne 3D model terénu, vymezím základny hromad a spočítám objemy.
- ProtokolProtokol v PDF a podklady ke stažení zpravidla do 3 pracovních dnů od letu.

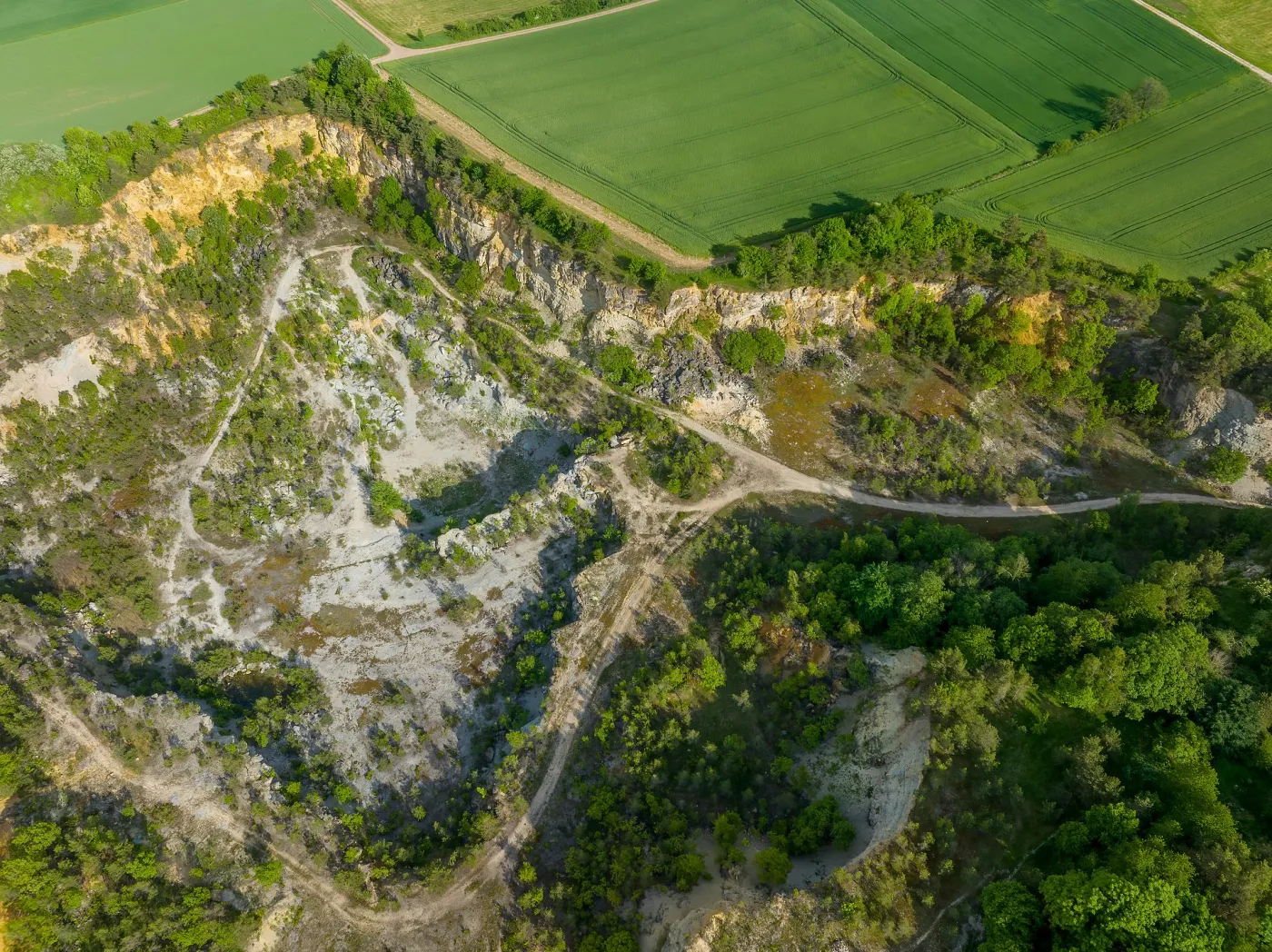

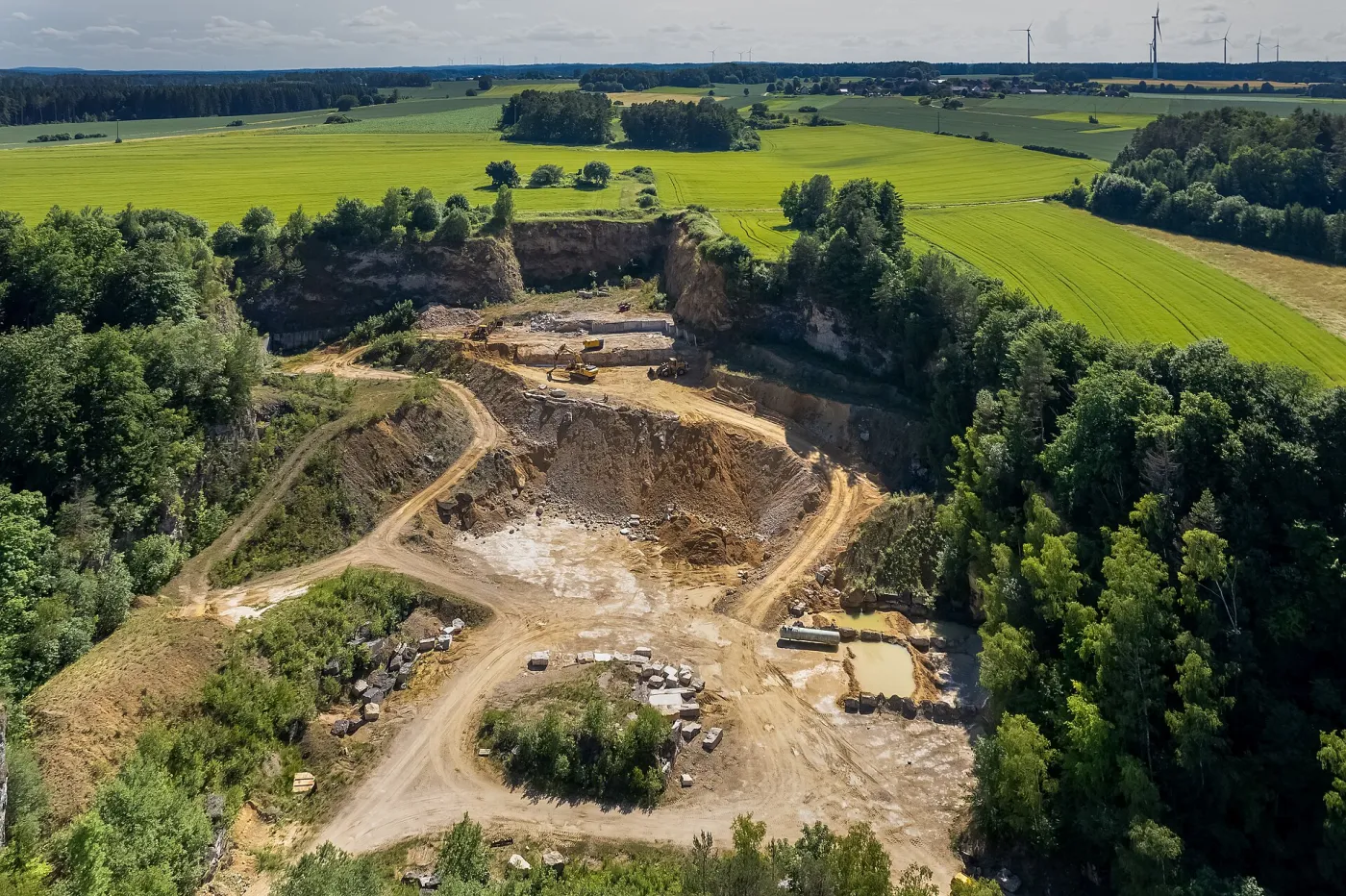

Lom z ptačí perspektivy. Z výšky je vidět, co ze země nejde.
Ústecký kraj a celá ČR
Sídlím v Bílině, uprostřed kraje lomů, pískoven, elektráren a recyklačních středisek. Areály na Mostecku, Teplicku i Chomutovsku mám v dojezdu desítek minut. U pravidelného měření to znamená nižší dopravu a pružný termín, když se otevře vhodné počasí.
- Bílina
- Most
- Teplice
- Chomutov
- Litvínov
- Ústí nad Labem
- Duchcov
- Kadaň
- Louny
- Žatec
- Lovosice
- Litoměřice
Mimo Ústecký kraj jezdím po celé České republice, dopravu účtuji sazbou za kilometr z Bíliny.
Kompletní přehled služeb najdete na stránce služby dronem, lokální nabídku na stránce dronové služby Most a Teplice.
Kolik měření objemu stojí
Cena se odvíjí hlavně od velikosti plochy, počtu hromad a toho, jestli měříte jednou, nebo pravidelně. Na konkrétní areál vždy připravím nezávaznou nabídku s pevnou cenou.
| Služba | Cena |
|---|---|
| Jedna hromada nebo deponie, plocha do 1 ha | od 6 900 Kč |
| Skládka, pískovna, lom nebo staveniště do 5 ha | od 9 900 Kč |
| Plocha nad 5 ha | dle plochy, kalkulace předem |
| Pravidelné měření (měsíčně nebo čtvrtletně) | sleva 10 % |
V ceně je let, vlícovací body, výpočet a protokol v PDF. Ceny jsou orientační a konečné, nejsem plátce DPH. Přehled všech dronových služeb najdete v samostatném článku.
Měření objemů je jen část toho, co dronem dělám
Kompletní přehled je na stránce služby dronem. V průmyslových areálech na měření často navazují tyhle služby.
Průmyslové inspekce dronem
Komíny, stožáry, dopravníky a pláště hal bez lešení a bez odstávky provozu.
Termovize dronem
Zatékání do plochých střech, tepelné ztráty a kontrola fotovoltaiky.
Inspekce střechy dronem
Kontrola střech hal a skladů bez plošiny a bez vstupu na krytinu.
Na co se ptáte nejčastěji
Kolik stojí měření objemu skládky dronem?
Jedna hromada nebo deponie na ploše do 1 ha začíná na 6 900 Kč, skládka, pískovna nebo staveniště do 5 ha na 9 900 Kč. U větších ploch počítám cenu podle rozlohy. V ceně je let, vlícovací body, výpočet a protokol v PDF. Pravidelné měření má slevu 10 %. Konečnou částku znáte předem.
Jak přesné je měření objemu dronem?
S vlícovacími body zaměřenými přesnou GNSS vychází objem u běžných hromad s odchylkou kolem 2–3 %. Bez nich je odchylka vyšší, na hrubou kontrolu zásob to ale stačí. Přesnost ovlivňuje i podklad pod hromadou, proto je u nerovného terénu nejlepší změřit plochu jednou prázdnou.
Co přesně dostanu jako výstup?
Protokol v PDF s objemem každé hromady v m³, součtem za celou plochu a výškovým modelem terénu s vyznačenými hromadami. U opakovaného měření i změnu od minula. Navíc letecký snímek celé plochy a fotografie ke stažení. Na přání přepočtu objem na tuny podle objemové hmotnosti, kterou mi dodáte.
Je výsledek úředně ověřený?
Ne. Jde o provozní měření pro kontrolu zásob, inventuru a plánování, ne o výsledek zeměměřické činnosti ověřený úředně oprávněným zeměměřickým inženýrem. Pokud potřebujete geodetické dílo pro úřad nebo katastr, řekněte mi to předem a domluvíme spolupráci s geodetem.
Musí se kvůli měření zastavit provoz?
Ne. Dron létá nad plochou a nakladače i expedice mohou jet dál. Domlouvám jen bezpečné místo pro vzlet a rozmístění vlícovacích bodů mimo pojezdové trasy, a to předem s vaším bezpečnostním technikem nebo dispečinkem.
Jak rychle dostanu výsledek?
Protokol a podklady posílám zpravidla do 3 pracovních dnů od letu. Termín samotného letu závisí na počasí, létá se beze srážek, za dobré viditelnosti a slabšího větru.
Jak často má smysl měřit?
Záleží na tom, jak rychle se zásoby mění. Lomy, pískovny a recyklační střediska obvykle měří měsíčně nebo čtvrtletně, stavby podle etap zemních prací a ostatní firmy k inventuře. U pravidelného měření je sleva 10 % a výsledky jdou snadno porovnat.
Můžete létat v areálu lomu, dolu nebo elektrárny?
Ano. Letu předchází ověření omezení vzdušného prostoru a domluva s provozovatelem, ostrahou a bezpečnostním technikem. Jako odborně způsobilá osoba v prevenci rizik znám pravidla pohybu v průmyslových areálech, OOPP i vjezdové trasy.
Měříte v Mostě, Teplicích, Chomutově a Bílině?
Ano, Ústecký kraj je moje domovská oblast. Sídlím v Bílině a do areálů na Mostecku, Teplicku, Chomutovsku i na Ústecku mám krátký dojezd. Na zakázky mimo kraj jezdím po celé České republice, dopravu účtuji sazbou za kilometr z Bíliny.
